Penjelasan Singkat Perbedaan Audio Analog dan Digital


Penjelasan Singkat Perbedaan Audio Analog dan Digital


AUDIO ANALOG

Audio Analog biasa terdapat di lubang MP3 Player, Handphone, TV Player, Media Player dengan lubang 3.5mm, 2.5mm, RCA, 6.5mm dll

Ciri2 lubang analog, apabila di colok headphone 3.5mm, akan langsung terdengar suara.

Gambar:


Lubang MP3 player 3.5mm / sama seperti di handphone / smartphone




 Lubang 3.5mm di TV / Media Player / TV Tuner dll



Lubang RCA Stereo dengan ciri Merah & Putih di TV / Media Player / TV Tuner dll

=======================================================

AUDIO DIGITAL


Audio Digital biasa terdapat di Media Player, TV model terbaru, CD Player, Bluray Player, DAP dll.
Detail bisa dibaca di wikipedia https://en.wikipedia.org/wiki/S/PDIF

Audio Digital dibuat oleh Sony & Philips dengan nama S/PDIF format,
ada 2 macam jenis digital yaitu
1. Optical (TOSlink) mengunakan Sinar Merah dan
2. Coaxial 75ohm menggunakan signal RF

PERHATIAN:
Untuk memastikan lubang itu OPTICAL TOSLINK, harap perhatikan apakah lubang itu mengeluarkan sinar merah seperti gambar ini:





DIGITAL OPTICAL (TOSLINK)
ada 2 jenis konektor:
1. Standard Kotak
2. Mini TOSLINK dengan ukuran lubang 3.5mm Optical (bukan 3.5mm Analog)
Ciri-ciri digital optical, ada sinar merah memancar dari lubang optical, yang disalurkan melalui kabel ini, di ujung konektor akan keluar sinar merah juga



Gambar-gambar Jenis Konektor OPTICAL TOSLINK:

1. Standard Kotak / TOSLINK SQUARE


2. 3.5MM TOSLINK (BUKAN ANALOG)

Antara STANDARD TOSLINK SQUARE dan MINI-TOSLINK,
bisa menggunakan converter ini.








Gambar-gambar TV, Media player yang memiliki lubang DIGITAL OUT / OPTICAL / TOSLINK



DIGITAL COAXIAL

Tulisan SPDIF menggunakan konektor RCA dengan kabel 75 ohms




Media Player dengan lubang Coaxial RCA

===============================================

KASUS 1
TV lubang out 3.5 mm Analog, Soundbar hanya digital,
harus menggunakan converter ANALOG to DIGITAL

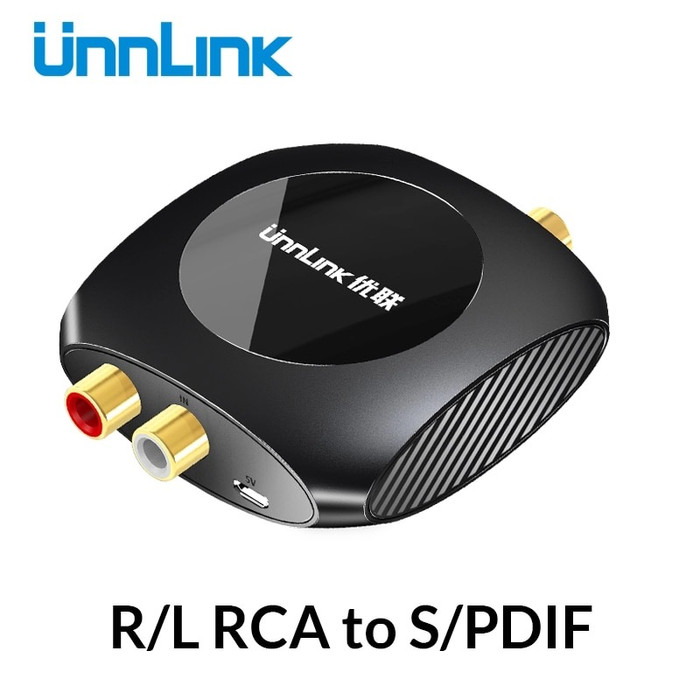

UNNLINK Analog to Digital Audio Converter ADC 96KHz RCA to Optic & Kbl


atau
Apabila mempunyai lubang HDMI out / ARC,
bisa menggunakan Extractor untuk memisahkan signal HDMI ke HDMI + AUDIO

==================

KASUS 2
TV lubang Optical, Soundbar hanya Analog
harus menggunakan converter DAC (DIGITAL TO ANALOG CONVERTER)

Ada DAC yang hanya support Audio Stereo PCM (seperti CD) dan Audio Surround AC3 Dolby / DTS untuk file Movie dengan format itu.






===============================================

Kasus 3

Misal TV anda hanya mempunyai lubang SPDIF OPTICAL TOSLINK, sedangkan Soundbar SPDIF COAXIAL hanya ada lubang coaxial, harus membeli converter ini


TV Optical dengan Soundbar Redmi Coaxial RCA

Converter yang di perlukan:


AVPRO Digital Optical Toslink To Coaxial Audio Converter & TOSlink Cbl (1-way)




AVPRO NK-Q7 Optical SPDIF Toslink to Coaxial or Coaxial to Optical CBL (2-way)




UNNLINK Optical Coaxial - Toslink Audio Converter 192KHZ HiFi 5.1 DTS (2-way)


======================================

Kasus 4

Misal TV anda hanya mempunyai lubang SPDIF Coaxial, sedangkan Soundbar SPDIF Optical Toslink hanya ada lubang toslink, harus membeli converter ini


TV Samsung Coaxial dengan Soundbar Optical RCA

Converter yang di perlukan:



AVPRO Paket Digital Coaxial to Optical Digital Audio Converter Cable 2 (1-way)





AVPRO NK-Q7 Optical SPDIF Toslink to Coaxial or Coaxial to Optical CBL (2-way)




UNNLINK Optical Coaxial - Toslink Audio Converter 192KHZ HiFi 5.1 DTS (2-way)
